Funkce vrtání a frézování obráběcího centra VMC855

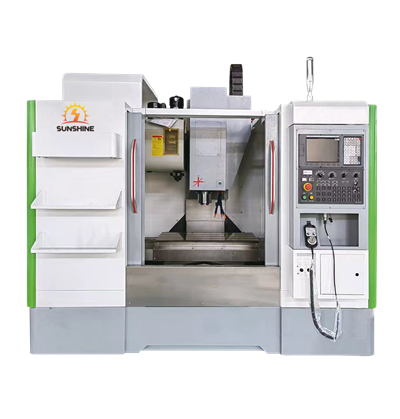

CNC frézka VMC855 je vysoce výkonný CNC vrtací a frézovací stroj s vysoce přesnými a vysoce účinnými schopnostmi zpracování. CNC frézka VMC855 využívá lineární kolejnicový design a je poháněna servomotorem. Dokáže realizovat jednorázové upínání a víceprocesové zpracování různých složitých dílů, včetně vrtání, frézování, závitování a dalších procesů.
1. Vysoce přesné zpracování:
CNC frézka VMC855 využívá vysoce přesnou lineární kolejnicovou konstrukci a automatický systém nuceného mazání, aby byla zajištěna přesnost a stabilita obráběcího stroje za podmínek vysokorychlostního a vysoce zatížení.
Použití kuličkových šroubů a vysoce přesných ložisek dále zlepšuje přesnost polohování a opakovatelnost obráběcího stroje.
2. Vysoce účinné zpracování:
Servomotor CNC frézky VMC855 je přímo spojen s kuličkovým šroubem s vysokým kroutícím momentem a přenos síly je přímý a účinný s vysokou rychlostí posuvu, což výrazně zkracuje cyklus zpracování.
Jedinečný design zařízení pro výměnu nástrojů umožňuje přesnou výměnu nástroje a krátkou dobu, což zlepšuje efektivitu výroby.
3. Všestrannost:
CNC frézka integruje více funkcí, jako je vrtání, frézování a závitování, a může realizovat jednorázové upnutí a víceprocesní zpracování složitých dílů, jako jsou disky, desky, skořepiny, vačky a formy.
Je vhodný pro výrobu malých a středních sérií výrobků a splňuje různé potřeby zpracování.
4. Stabilní a spolehlivý:
Hlavní součásti CNC frézky jsou vyrobeny z vysokopevnostních materiálů z šedé litiny, které jsou zpracovávány stárnutím, pískováním, temperováním a dalšími procesy, aby byla zajištěna stabilita dlouhodobé přesnosti používání.
Ochranný systém je dokonalý a využívá plně uzavřený mechanismus, který zajišťuje stabilní provoz obráběcího stroje v náročných prostředích.
5. Inteligentní provoz:
CNC frézka je vybavena pokročilým CNC řídicím systémem, který je plně funkční, snadno ovladatelný a pohodlný pro nastavení nástroje a úpravu parametrů zpracování.
| Specifikace | jednotka | VMC650 | VMC855 | VMC1050 |
| Velikost stolu | mm | 900x400 | 1000x550 | 1000x530 |
| Maximální zatížení stolu | kg | 350 | 500 | 600 |
| Pojezd osy X//Z | mm | 650x400x500 | 800x550x550 | 1000x500x600 |
| Vzdálenost mezi středem vřetena a sloupem | mm | 476 | 590 | 580 |
| Vzdálenost mezi čelem vřetena a povrchem pracovního stolu | mm | 100-600 | 120-670 | 140-740 |
| X//Z Max. rychlost posuvu | mm/min | 10000 | 10000 | 10000 |
| X//Z Max. Rychlý posuv | m/min | 32/32/30 | 32/32/30 | 32/32/24 |
| otáčky vřetena | r/min | 8000 | 8000 | 8000 |
| kužel vřetena | typ | BT40 | BT40 | BT40 |
| Výkon motoru vřetena | kW | 5.5/7.5 | 7.5/11 | 7.5/11 |
| Výkon servomotoru osy X//Z | kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 |
| Připojení motoru X//Z | Přímo | Přímo | Přímo | |
| X/Y/Z Typ vodicí dráhy | Traťová kolejnice | Traťová kolejnice | Traťová kolejnice | |
| T slot | mm | 3-18x125 | 5-18x90 | 5-18x90 |
| Opakujte přesnost polohování | mm | ±0.004 | ±0.004 | ±0.004 |
| Zásobník nářadí | Typ klobouku/typ disku | typ disku | typ disku | |
| Kapacita nástroje | 16T/16T | 24T | 24T | |
| Maximální hmotnost nástroje | kg | 7 | 8 | 8 |
| MMax. délka nástroje | mm | 250/300 | 300 | 250/300 |
| Elektrická kapacita | kVA | 10 | 15 | 15 |
| Rozměry stroje (DxŠxV) | mm | 2300x2000x2300 | 2600x2380x2700 | 3200x2420x2400 |
| Síť. hmotnost (asi) | kg | 4500 | 5000 | 6000 |
Shandong Sunshine Machinery Co., Ltd.: Váš profesionální dodavatel obráběcího centra pro frézování a vrtání!
Od svého založení se naše společnost vždy zavázala k výzkumu a vývoji, výrobě, prodeji a servisu špičkových CNC vertikálních soustruhů a vždy upřímně spolupracovala s našimi zákazníky na společném vývoji špičkových CNC vertikálních soustruhů. Špičková CNC zařízení splňují požadavky na zpracování různých průmyslových odvětví.
Bohatý sortiment
Mezi současné hlavní produkty společnosti patří: Vertikální obráběcí centrum, horizontální obráběcí centrum, pětiosé obráběcí centrum, CNC vertikální soustruh, CNC šikmý soustruh.
Široká škála použití
Naše produkty jsou široce používány ve scénářích přesného zpracování, jako je letectví, kosmonautika, vysokorychlostní železnice, automobily, motory, výtahy, přesné přístroje, grafitové materiály, zemědělské stroje, motory atd.
Pokročilé vybavení
Společnost má moderní zařízení pro testování ve velkém měřítku a portálové obráběcí centrum. Portálové obráběcí centrum může provádět různé frézovací operace, jako je rovinné frézování, vertikální frézování, frézování drážek atd., a je vhodné pro zpracování velkých desek, forem a složitých zakřivených ploch.
Vedoucí služba
Máme dlouholeté zkušenosti v oboru a kompletní řízení výroby, dohled nad kvalitou, provozní systém prodejních služeb. Ať už si chcete pořídit řadu jednostojanových CNC vertikálních soustruhů nebo speciální řadu CNC vertikálních soustruhů pro brusné kotouče, stačí zaslat své požadavky e-mailem a my vám produkt přizpůsobíme.
CNC obráběcí centrum VMC1160 Vysoce přesný šroub s vysokou přesností a stabilním výkonem
CNC obráběcí centrum VMC1160 Vysoce přesný šroub s vysokou přesností a stabilním výkonem je vysoce přesný, vysoce výkonný a spolehlivý obráběcí stroj. Tento obráběcí stroj používá vysoce kvalitní šroub pro zajištění přesnosti a stability pohybu obráběcího stroje při zpracování. Může také splňovat potřeby vysokorychlostního zpracování a různé potřeby vysoce přesného zpracování.
Naše CNC vertikální obráběcí centrum pro výměnu nástrojů pro vertikální vrtání a závitování Obráběcí centrum a automatická výměna nástrojů pro řezání kovů je efektivní zařízení pro řezání kovů, které lze použít pro zpracování různých dílů. Toto obráběcí centrum využívá CNC technologii, je jednoduché a pohodlné na ovládání a má dostatečnou úroveň automatizace, což může výrazně zlepšit efektivitu výroby.
Vertikální obráběcí centrum VMC855CNC Počítačové obrábění kovů na stroji Gong
Vertikální obráběcí centrum VMC855CNC Počítačové obrábění kovů Gong Machine je pokročilý počítačově řízený obráběcí stroj speciálně používaný pro řezání kovů. Obráběcí centrum využívá vertikální konstrukci, která může dosáhnout vysoce přesného zpracování a je vhodná pro zpracování různých kovových materiálů.
CNC obráběcí centrum Zpracování kovových forem
CNC obráběcí centrum pro zpracování kovových forem jsou vysoce přesné počítačem řízené stroje používané pro zpracování kovových forem. Tyto stroje kombinují funkce frézování, vrtání a někdy i soustružení do jednoho celku, což umožňuje vytvářet složité tvary a prvky přímo z pevných bloků kovu, obvykle tvrzené oceli nebo hliníku.
Automatizované vertikální obráběcí centrum Frézka
Frézka s automatizovaným vertikálním obráběcím centrem (VMC) je počítačově numericky řízená (CNC) frézka navržená s automatickým měničem nástrojů a často měničem palet pro zvýšení efektivity a propustnosti v procesu obrábění. "Vertikální" aspekt se týká orientace vřetena, které se pohybuje nahoru a dolů (vertikálně) podél osy Z.
CNC obráběcí centrum Power Turret Komplexní procesní lisování jedním tahem
CNC obráběcí centrum Power Turret Complex Process Molding in One Go je mechanické zpracovatelské zařízení, které dokáže zpracovávat různé složité díly s vysokou přesností pomocí počítačové technologie numerického řízení. Vyznačuje se vysokou rychlostí, vysokou přesností a vysokou účinností. Je široce používán v různých oblastech zpracovatelského průmyslu. Výkonová revolverová hlava CNC obráběcího centra je jedním z nejdůležitějších zpracovatelských zařízení.
Vysoce výkonné centrum pro zpracování forem
Vysoce výkonné centrum pro zpracování forem je zařízení pro obráběcí stroje, které dokáže rychle, efektivně a přesně dokončit vysoce přesné vrtací úkoly v oblasti zpracování forem. Přijímá pokročilé technologie a konstrukční koncepty pro výstup vysokorychlostních, vysoce přesných výsledků zpracování a minimalizaci nepříznivých vlivů, jako jsou vibrace a hluk, čímž je dosaženo cíle vysokého výkonu a nízkých vibrací.
1160 Obráběcí centrum pro grafen
Obráběcí centrum 1160 pro grafen je obráběcí stroj speciálně upravený pro zpracování grafenu. Toto zpracovatelské centrum integruje řadu profesionálních výrobních technologií pro zpracování grafenu a může efektivně a přesně provádět různé zpracování grafenu, čímž účinně zlepšuje efektivitu a přesnost zpracování grafenu.
Vertikální obráběcí centrum CNC frézka VMC1160 Grafitová forma vysokorychlostní hardware
Tento vertikální obráběcí centrum CNC frézka VMC1160 Graphite Mold High Speed Hardware je vertikální design a je vhodný pro zpracování malých a středně velkých dílů. Má výhody jednoduchého ovládání, vysokého stupně automatizace a vysoké přesnosti zpracování. Přijímá vysoce výkonné vřeteno a inteligentní řídicí systém pro rychlé dokončení složitých zpracovatelských prací při výrobě různých forem.
Frézovací a vrtací obráběcí centra jsou pokročilé typy CNC (Computer Numerical Control) strojů určených pro provádění různých obráběcích operací, především frézování a vrtání, ale často včetně dalších procesů, jako je řezání závitů, vyvrtávání a vystružování. Jsou nedílnou součástí zpracovatelského průmyslu pro výrobu přesných dílů v široké škále materiálů.
Vlastnosti frézovacího a vrtacího obráběcího centra
Tvorba komplexních dílů a produktů
CNC frézování může vytvořit některé z nejsložitějších a nejsložitějších geometrií, které by jiné tradiční metody mohly s ohledem na jejich přesnost a přizpůsobivost považovat za náročné.
Zvýšená produktivita
Čím méně času stroj stráví v nečinnosti, tím vyšší je jeho výkon. Díky drastickému zkrácení času potřebného k výměně nástrojů mohou CNC frézky vyrobit více ve stejném časovém rámci než jejich tradiční protějšky. Tato zvýšená produktivita nejen splňuje rostoucí požadavky spotřebitelů, ale také umožňuje výrobcům s jistotou přijímat větší objednávky.
Snížený manuální zásah
Potřeba operátorů přemístit obrobek je u víceosého CNC frézování minimalizována, ne-li eliminována. Pokročilé pohyby stroje zajišťují, že má přístup i k těm nejnáročnějším částem materiálu a zajišťuje hladkou výrobu bez ručního zásahu.
Složité návrhy v méně krocích
Se současným pohybem ve více osách lze nyní provést to, co dříve vyžadovalo více nastavení a úprav, v jediné formě. Stroj se může otáčet, otáčet a přibližovat se k materiálu z různých úhlů, což umožňuje vyřezávat složité vzory v méně krocích, čímž šetří čas.
Typy frézovacích a vrtacích obráběcích center
Vertikální obráběcí centra (VMC)
Jedná se o nejběžnější typ obráběcích center. Osa vřetena je vertikální, což usnadňuje nakládání a vyjímání obrobků a je ideální pro obrábění vysokých a štíhlých dílů.
Horizontální obráběcí centra (HMC)
U těchto strojů je osa vřetena vodorovná. Jsou stabilnější a schopné zvládat větší pracovní zatížení a větší obrobky. Jsou také vhodnější pro obrábění hlubokých dutin a složitých povrchů.
Univerzální obráběcí centra
Tato obráběcí centra mají schopnost naklonit hlavu vřetena do libovolného úhlu, což umožňuje větší flexibilitu při obrábění různých typů dílů.
Čelní obráběcí centra
Tato centra mají čepový stůl, který umožňuje polohování obrobku v libovolném úhlu. To umožňuje stroji provádět pětiosé obrábění, což umožňuje vytvářet velmi složité tvary a povrchy.
Obráběcí centra mostů
Jedná se o velké, vysoce výkonné stroje s konstrukcí podobnou mostu, která poskytuje vynikající tuhost a stabilitu. Jsou určeny pro vysokorychlostní a vysoce přesné obrábění velkých obrobků.
Portálová obráběcí centra
Tyto stroje mají portálovou konstrukci, která poskytuje vynikající přístup k obrobku ze všech stran. Jsou určeny pro obrábění velkých, objemných obrobků a často se používají v leteckém a obranném průmyslu.
Modulární obráběcí centra
Tato centra se skládají ze samostatných modulů, které lze snadno vyměňovat nebo upgradovat. To umožňuje přizpůsobení a škálovatelnost, díky čemuž jsou vhodné pro širokou škálu aplikací.
Části frézovacího a vrtacího obráběcího centra
Postel
Lože, které je obvykle vyrobeno z litiny pro zvýšenou odolnost a pevnost, je základem stroje a nese všechny součásti.
Vřeteno
Uvnitř oblasti obrábění otáčí elektricky poháněné vřeteno nástroje, které řežou a tvarují díly. Vnitřek vřetena je zkosený tak, aby odpovídal úhlu zkosení držáku nástroje, aby se maximalizoval povrchový kontakt, který je nutný k držení nástroje na místě při řezání. Oj uvnitř vřetena sevře a zatáhne za přídržný knoflík na držáku nástroje, aby zajistil nástroj ve vřetenu. Vřeteno na vodorovném stroji drží nástroj vodorovně a svislý stroj jej drží svisle, takže název každého z nich.
Paleta
Paleta na vodorovné fréze se používá k montáži obráběcích přípravků pro konkrétní díly pro uchycení dílů, které jsou obráběny. Upínače pevně drží díl na přesném místě a poloze. Palety mají na dvou stranách vyrovnávací bloky, které se používají k umístění přípravku na místo před jeho přišroubováním. Horizontální obráběcí centrum má dvě palety. Operátor může zpracovávat díly na paletě v nakládací stanici, zatímco druhá paleta je v obráběcí stanici, kde jsou díly opracovány
Kontrolní panel
Ovládací panel obsahuje vstupní zařízení, zobrazovací jednotku, klávesnici a ovládací tlačítka. Obvykle je namontován na výsuvném rameni pro snadné polohování a hraje klíčovou roli při zadávání programovacích instrukcí do stroje a doplňuje funkce řídicí jednotky stroje.
Zobrazit
Tato obrazovka se liší velikostí a rozlišením a zobrazuje základní informace pro interakci operátora: G-kód, nastavení a provozní stav stroje. Prezentací programů, instrukcí a stavu stroje v reálném čase tato jednotka zajišťuje efektivní řízení a ovládání CNC stroje.
Ovládání stroje
MCU interpretuje G-kód a zvládá operace, jako je spouštění úlohy, otáčky vřetena, výměny nástrojů a řízení rychlosti posuvu. Převádí G-kód do instrukcí pro ovladače nástrojů, koordinuje pohyby servomotorů napříč osami a zajišťuje přesnost nástroje pomocí snímačů zpětné vazby.
Jak vybrat frézovací a vrtací obráběcí centrum
Velikost a hmotnost obrobku
Podle velikosti a hmotnosti obrobku, který plánujete zpracovávat. Ujistěte se, že zvolené obráběcí centrum má dostatečně velký dosah a dostatečnou nosnost, aby vyhovovalo vašim specifickým potřebám.
Jaké materiály se zpracovávají?
Určete materiál, který budete primárně používat, jako je typ kovu, plastu nebo kompozitu. Ujistěte se, že zvolené obráběcí centrum je schopno efektivně a efektivně manipulovat s těmito materiály.
Jaký typ vřetena, otáčky a výkon je vyžadován?
Vyhodnoťte své požadavky na obrábění a určete správné otáčky vřetena a výkon potřebný pro vaši operaci. Různé typy vřeten mají různé možnosti frézování, vysokorychlostní vřetena jsou nezbytná pro přesnou a jemnou práci, zatímco výkonnější vřetena mohou být vyžadována pro náročné obráběcí úlohy.
Je vyžadována kapacita úložiště nástrojů?
Zvažte počet různých nástrojů potřebných pro obráběcí operaci, abyste vybrali vhodný automatický měnič nástrojů a zajistěte, aby automatický měnič nástrojů obráběcího centra měl dostatečnou skladovací kapacitu pro jejich uložení.
Oblíbené CNC ovladače?
Vyberte si CNC řídicí jednotku, kterou ovládáte, aby vyhovovala vašim zvyklostem při používání. Populární CNC kontrolér navíc může také zkrátit dobu školení pracovníků a usnadnit nábor kvalifikovaných operátorů a programátorů.
Potřebujete 4 nebo 5 os?
Vyžaduje váš díl vícestranné obrábění? Tímto způsobem doporučuji zvolit 4-osový nebo 5-osový otočný stůl, abyste dosáhli víceplošného obrábění při jednom upnutí, což může výrazně zlepšit efektivitu zpracování a snížit chyby způsobené vícenásobným upnutím.
Potřebujete automatizovat?
Vyhodnoťte požadovanou úroveň automatizace, jako jsou automatické měniče nástrojů, měniče palet nebo robotické nakládací a vykládací systémy, abyste zvýšili produktivitu a snížili mzdové náklady.
Servis a podpora
Prozkoumejte úroveň služeb a podpory nabízené výrobcem nebo distributorem, včetně školení, údržby a dostupnosti náhradních dílů. Spolehlivá podpůrná síť je zásadní pro minimalizaci prostojů a zajištění dlouhé životnosti stroje.
Jak udržovat frézovací a vrtací obráběcí centrum
Vyčistěte stroj
Po každé směně nebo na konci dne vyčistěte stroj od třísek a chladicí kapaliny. Použijte stlačený vzduch k vyfouknutí nečistot ze skrytých oblastí.
Zkontrolujte hladiny chladicí kapaliny
Ujistěte se, že je nádržka chladicí kapaliny naplněna na příslušnou úroveň. V případě potřeby vyměňte nebo doplňte chladicí kapalinu.
Zkontrolujte netěsnosti
Hledejte známky úniku oleje nebo chladicí kapaliny kolem armatur, hadic a těsnění. Utáhněte spoje a v případě potřeby vyměňte opotřebovaná těsnění.
Namažte pohyblivé díly
Aplikujte mazivo na všechny pohyblivé části, jako jsou kuličkové šrouby, lineární vedení a rybinové dráhy, abyste snížili opotřebení.
Prohlédněte si časopis nástrojů
Zkontrolujte zásobník nástrojů, zda je správně vyrovnán a zda nejsou poškozené držáky nástrojů. Vyčistěte a namažte podle potřeby.
Vyčistěte filtry
Vyčistěte nebo vyměňte vzduchové, hydraulické a chladicí filtry, aby byla zachována účinnost systému.
Zkontrolujte ložiska vřetena
Poslouchejte neobvyklé zvuky, které mohou naznačovat opotřebení ložisek. Pokud zjistíte, že jsou ložiska opotřebovaná, měla by být vyměněna.
Prozkoumejte vodítka
Zkontrolujte opotřebení lineárních vedení a ujistěte se, že jsou řádně namazána.
Kalibrace stroje
Zkontrolujte a kalibrujte přesnost stroje pomocí přesných měřicích nástrojů, abyste zajistili, že bude zachována tolerance řezu.
Zkontrolujte kabely a hadice
Zkontrolujte všechny elektrické kabely a hydraulické hadice, zda nejsou opotřebované a poškozené. Vyměňte všechny podezřelé položky, abyste předešli selhání.
Vyměňte řeznou kapalinu
Vypusťte a vyměňte řeznou kapalinu podle doporučení výrobce. Vyčistěte nádrž na kapalinu a související potrubí.
Zkontrolujte elektrický systém
Otestujte správnou funkci elektrických součástí, včetně spínačů, relé a motorů, a zkontrolujte, zda nejsou uvolněné nebo zkorodované spoje.
Proveďte hlavní službu
To by mělo zahrnovat kompletní poruchu a vyčištění celého stroje, výměnu spotřebních dílů, jako jsou řezné nástroje a břitové destičky, a důkladnou kontrolu mechanických, elektrických a hydraulických systémů.
Kontrola zarovnání
Nechte zkontrolovat vyrovnání stroje a v případě potřeby upravit, aby byla zachována přesnost řezání.
Aktualizace softwaru
Zajistěte, aby byl řídicí software stroje aktuální s nejnovějšími opravami a vylepšeními.
Často kladené otázky
Otázka: Co je frézovací a vrtací obráběcí centrum?
Otázka: Jak funguje obráběcí centrum pro frézování a vrtání?
Otázka: Jaké jsou klíčové součásti obráběcího centra pro frézování a vrtání?
Otázka: Jaké jsou výhody používání frézovacího a vrtacího obráběcího centra?
Otázka: Jaké typy materiálů lze obrábět pomocí frézovacího a vrtacího obráběcího centra?
Otázka: Jaké jsou rozdíly mezi frézováním a vrtáním?
Otázka: Jaké jsou některé běžné aplikace frézovacích a vrtacích obráběcích center?
Otázka: Jaké faktory je třeba vzít v úvahu při výběru obráběcího centra pro frézování a vrtání?
Otázka: Jak se mění nástroje ve frézovacím a vrtacím obráběcím centru?
Otázka: Jaká jsou některá bezpečnostní opatření, která je třeba dodržovat při provozu frézovacího a vrtacího obráběcího centra?
Otázka: Jak je ve Frézovacím a vrtacím obráběcím centru monitorováno a řízeno opotřebení nástroje?
Otázka: Jaké jsou výhody použití CNC řízení ve frézovacím a vrtacím obráběcím centru?
Otázka: Jaký přínos má vysokorychlostní obrábění (HSM) pro frézovací a vrtací obráběcí centra?
Otázka: Jaké jsou některé běžné výzvy, kterým čelí frézovací a vrtací obráběcí centra?
Otázka: Jakou roli hraje chladicí kapalina ve frézovacích a vrtacích obráběcích centrech?
Otázka: Jaké jsou rozdíly mezi 3-osými a víceosými frézovacími a vrtacími obráběcími centry?
